电场

高斯定理

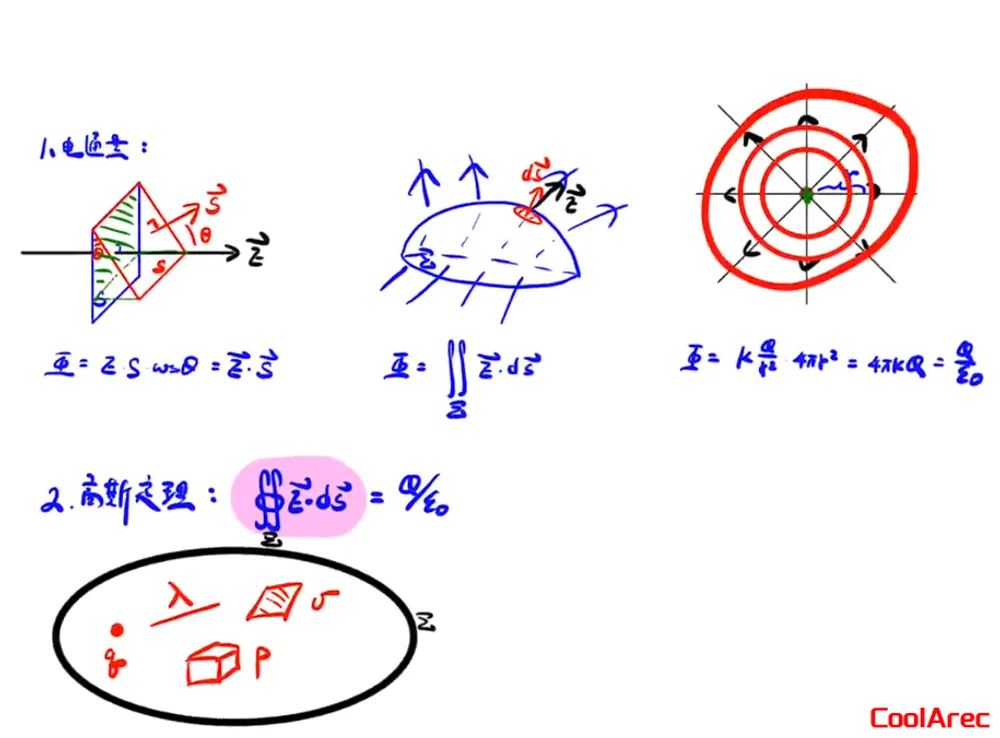

1. 电通量

   传过某个面的电场线的条数

   电场代表了电场线的疏密，电场×面积就能代表电场线的条数，即电通量，可类比磁通量用$\Phi$来表示

2. 证明过程（不严谨）

3. 高斯定理表达形式

   $\oiint E dS=\dfrac{Q}{\varepsilon _{0}}$​ （注意对面积进行积分而不是体积）​

   其中$\varepsilon _{0}$满足$\varepsilon _{0}=\dfrac{1}{4\pi k}$

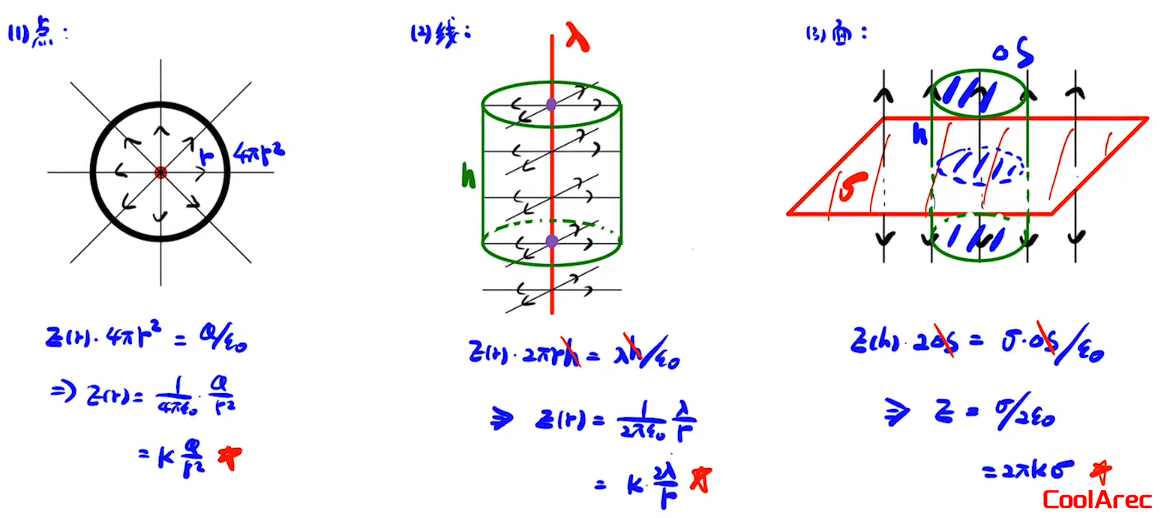

4. 高斯定理的应用



注意：

高斯面的对称是为了保证处处电场相等，你如果选取的高斯面球心不在中心，那E就是个变量，是所有不同E的平均值，

虽然算出来的结果和正确答案一致，但没有实际意义，充其量算一个没啥用的等效电场

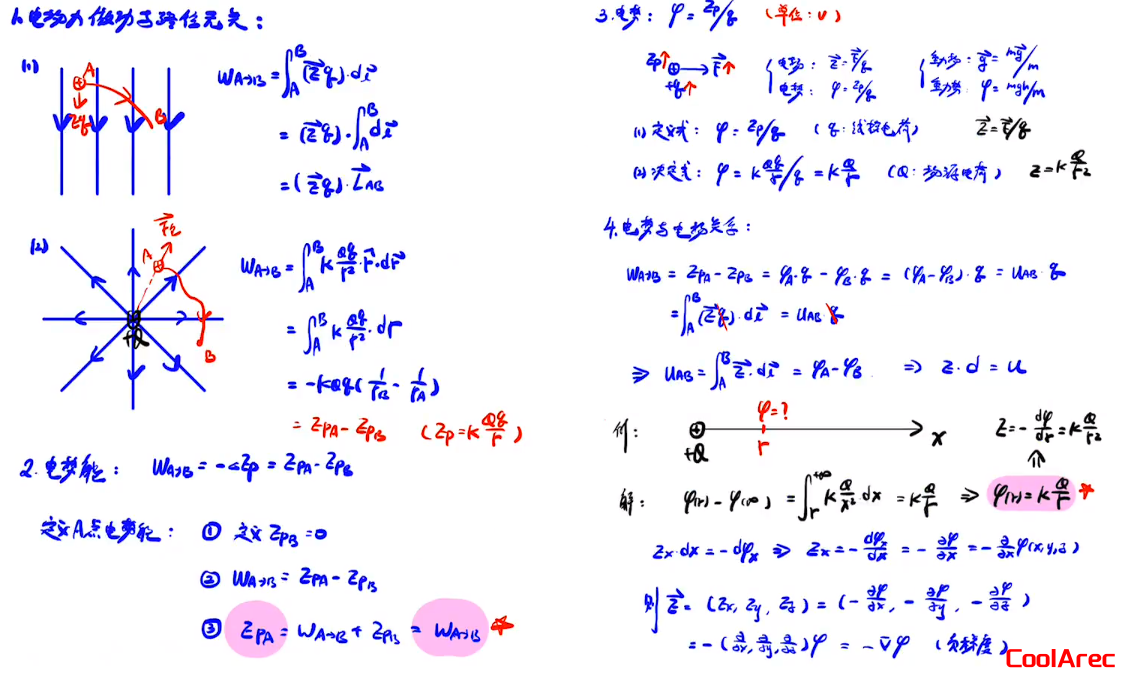

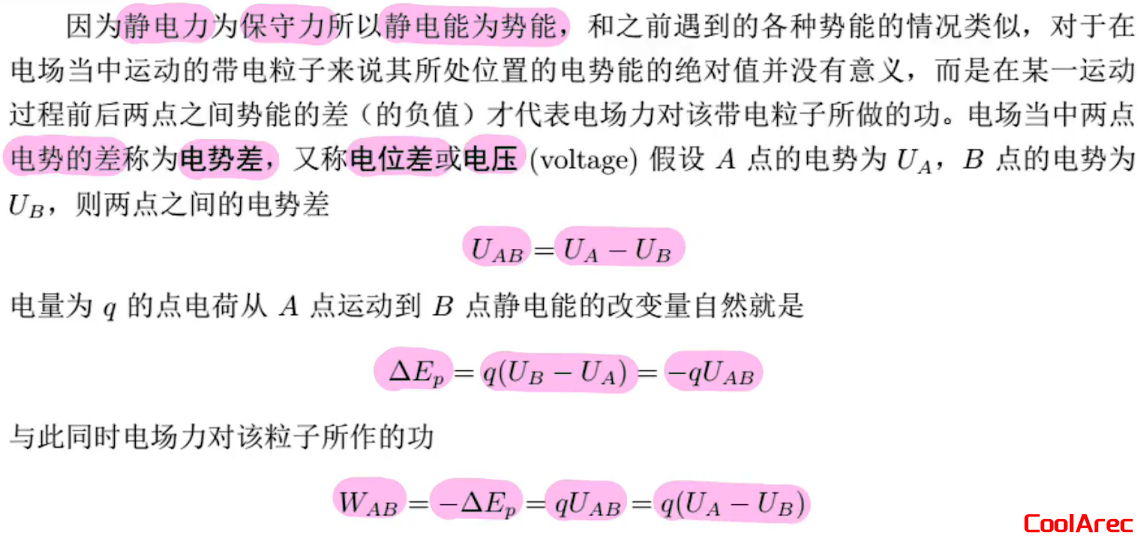

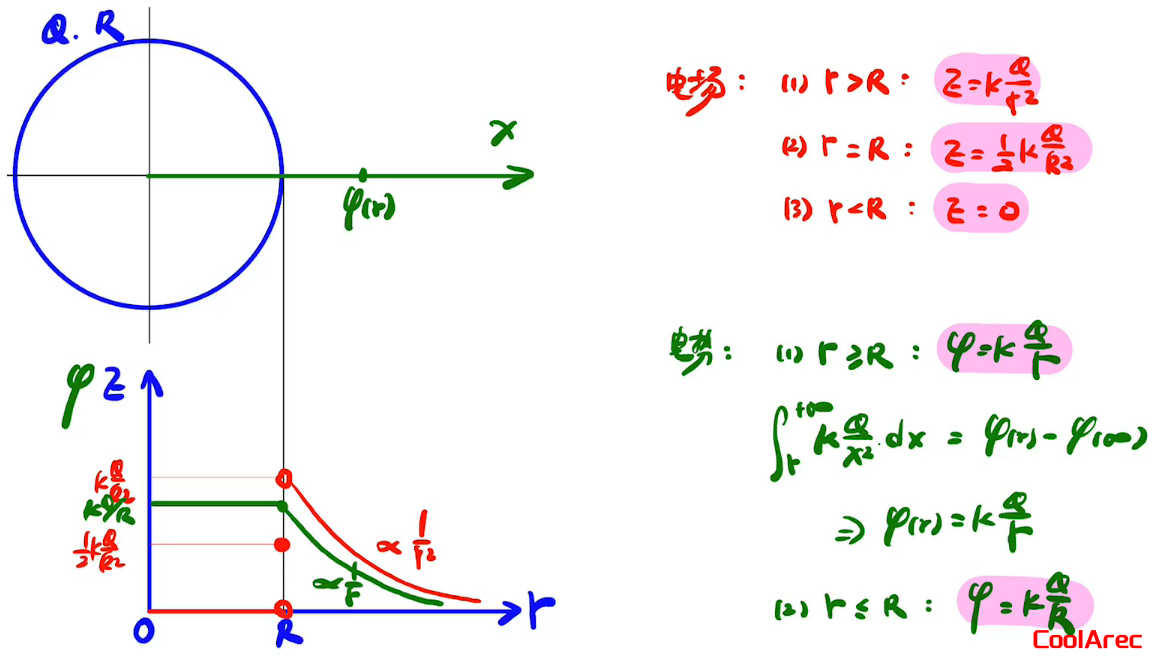

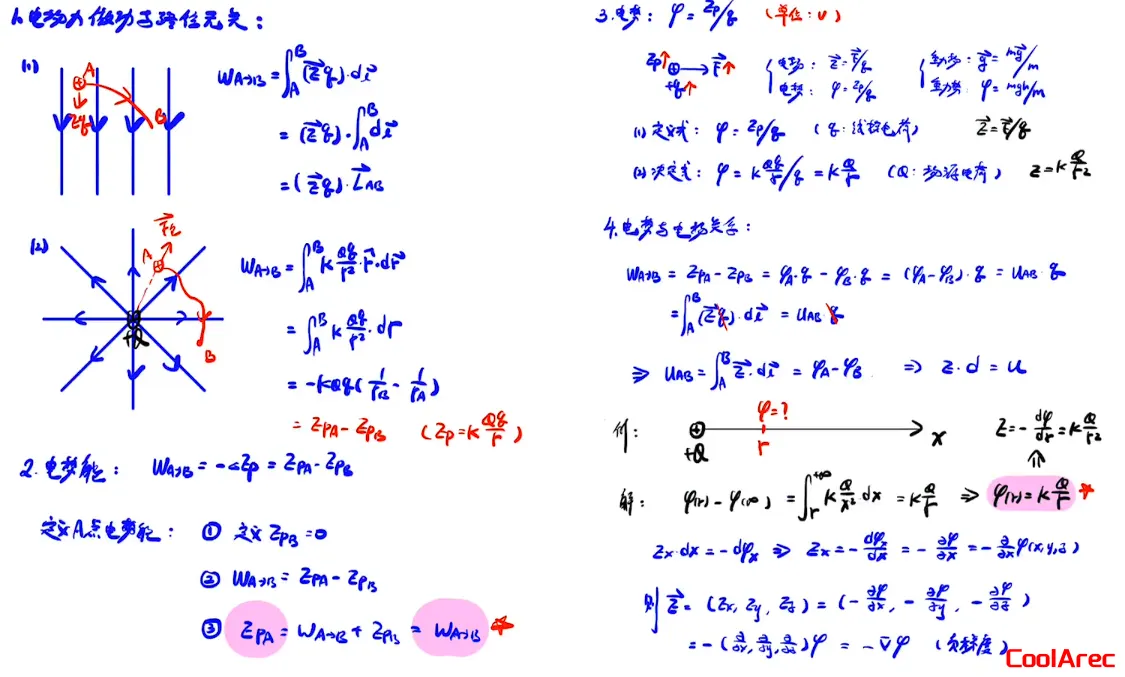

电场 电势能 电势

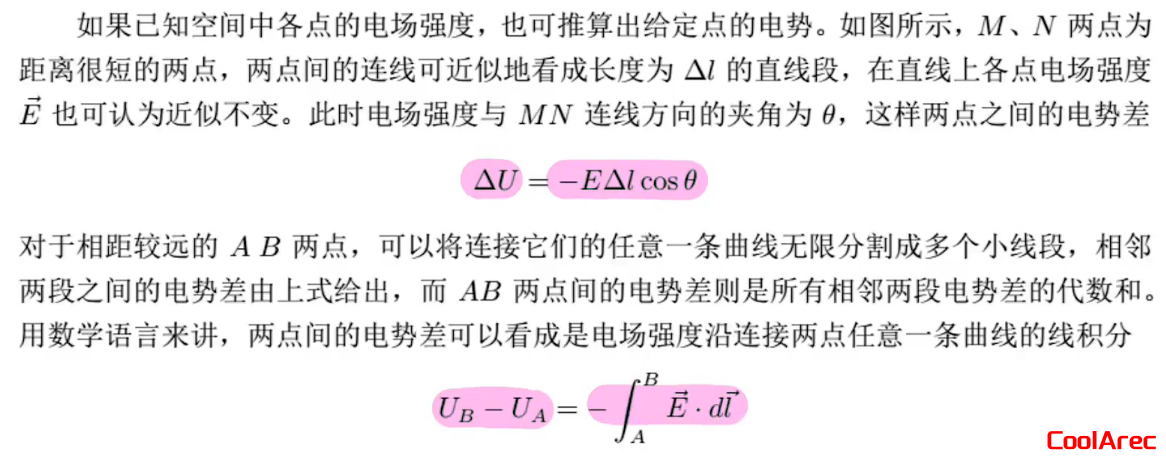

电势与电场之间的关系是导数与原函数的关系（对路径进行求导或积分）

$-\nabla \varphi =\overrightarrow{E}$​

$\varphi =-\int Edx$​

安培环路定理

$\oint Edl$​​​ 即电势差，在闭合回路中电势差为0.

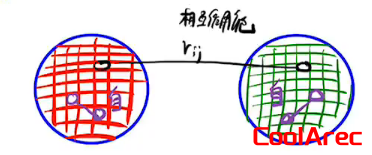

自势能

两个球之间的电势能在计算时要减一半

例如两个相同电荷Q之间的电势能就是$\dfrac{kQ^{2}}{2r}$​ ​

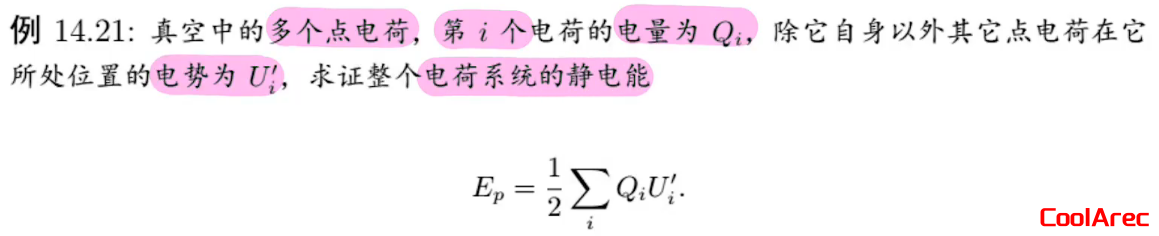

一个系统的电势为下图，也可以写成$\dfrac{1}{2}\sum \dfrac{kQ_{i}Q_{j}}{r_{i\rightarrow j}}$，其中$\dfrac{kQ_{j}}{r_{i\rightarrow j}}=\varphi$

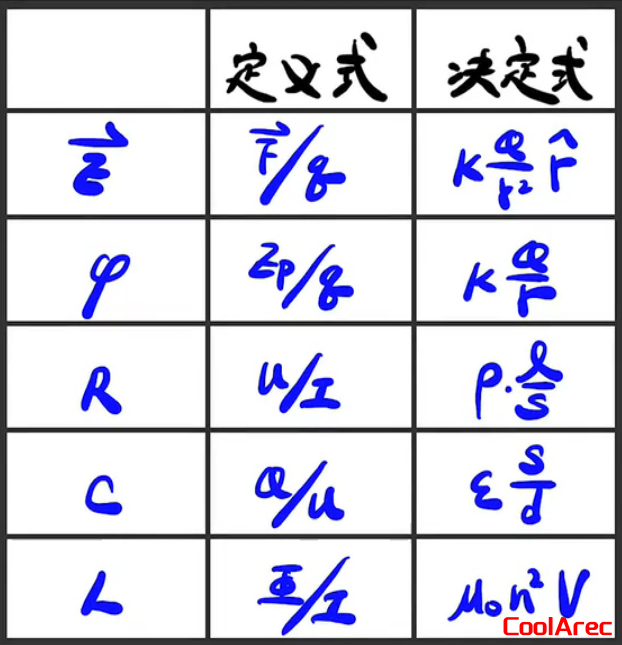

各种概念总结

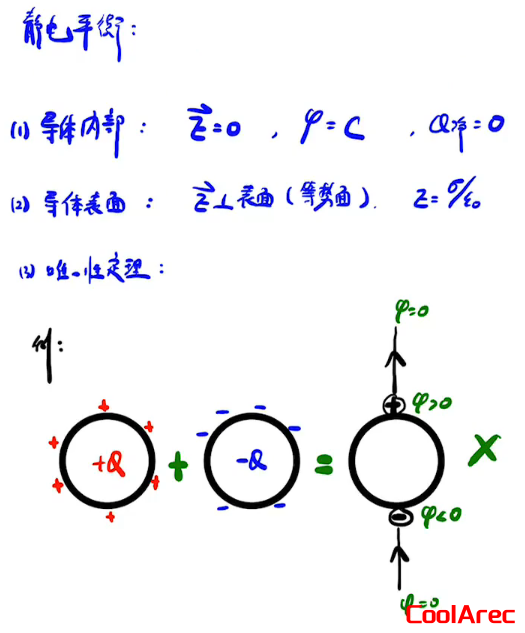

静电平衡的条件

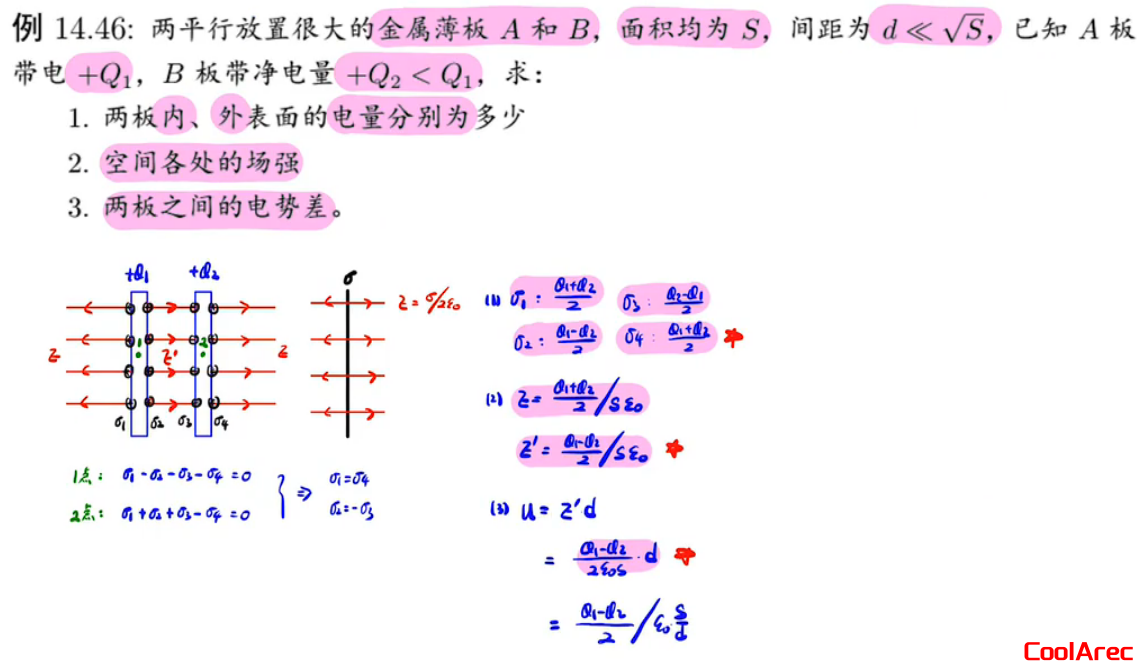

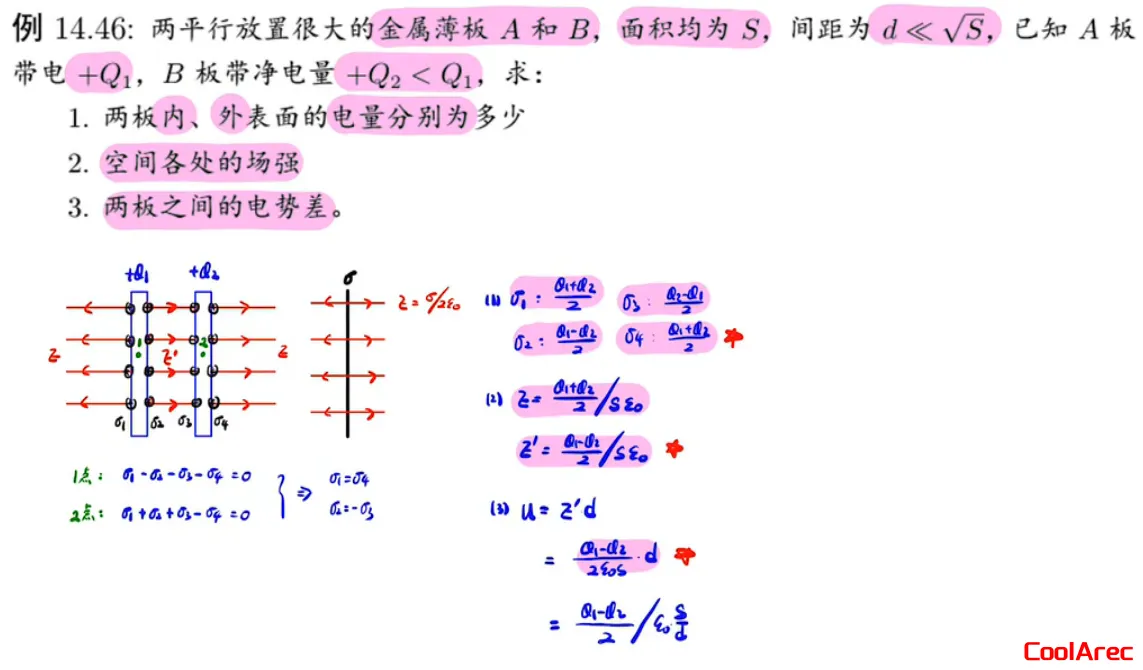

• 题目

题目感悟：

1. 若存在多个同心圆式球壳，内部的电荷不会影响外部的电势
2. 充分利用导体内部电势为0的条件
3. 接地之后外部电势即为0

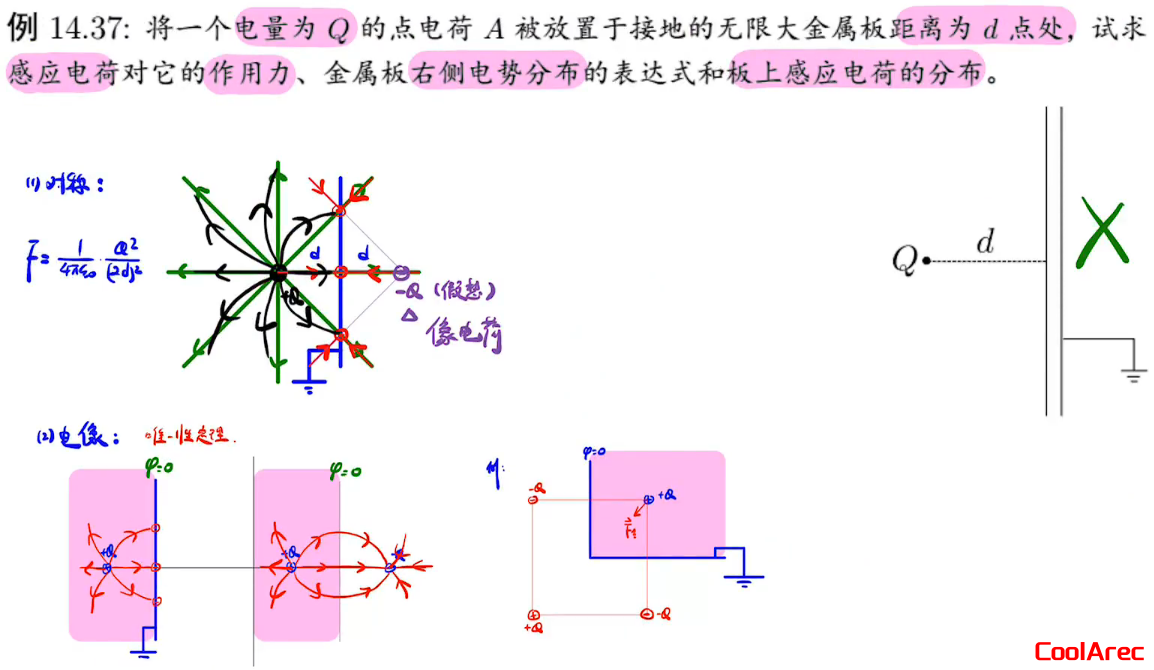

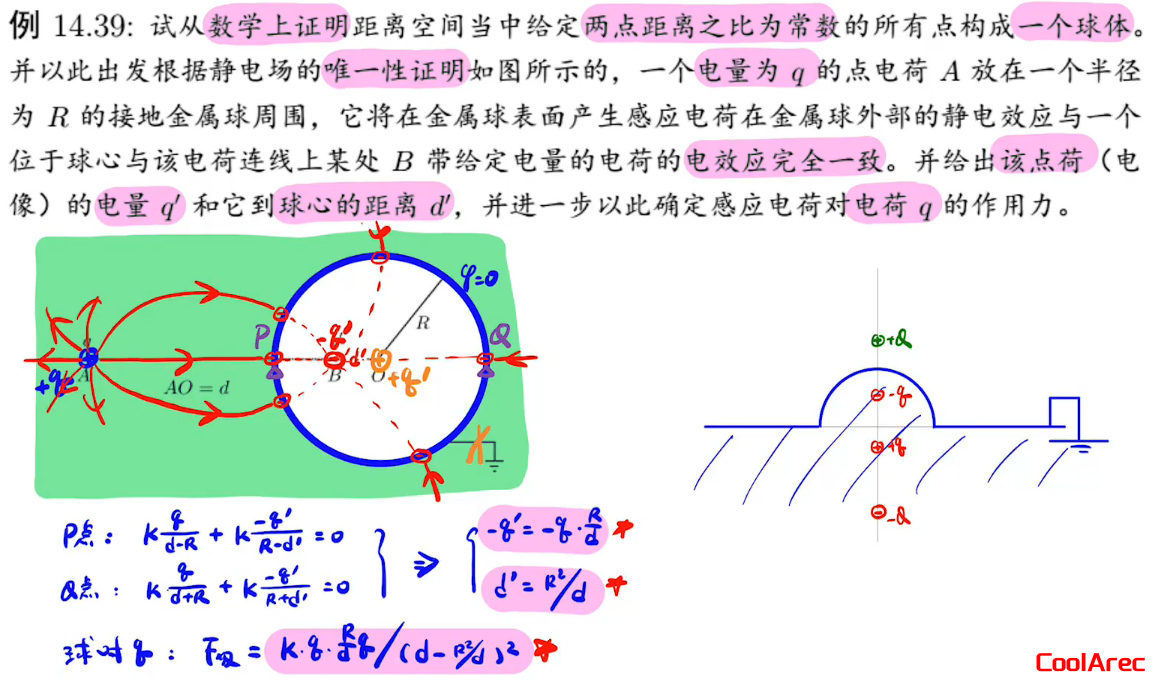

电像法

前提：静电平衡的唯一性定理

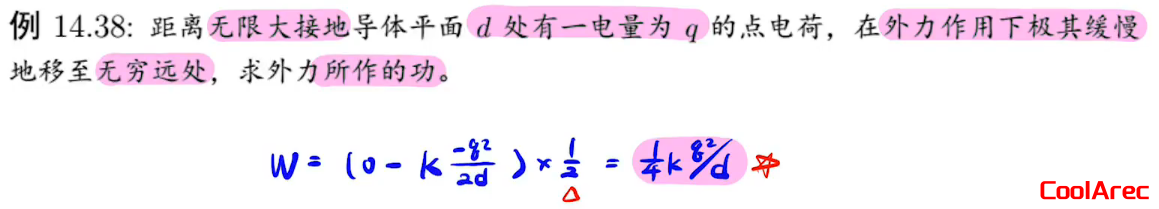

在镜像法中，外力做的功是自势能的一半

电像法还要保证最终合成电势为0，不能凭空加一个负电荷就完成了

如果不接地的话，在中间加上一个正电荷形成等势面。

电容

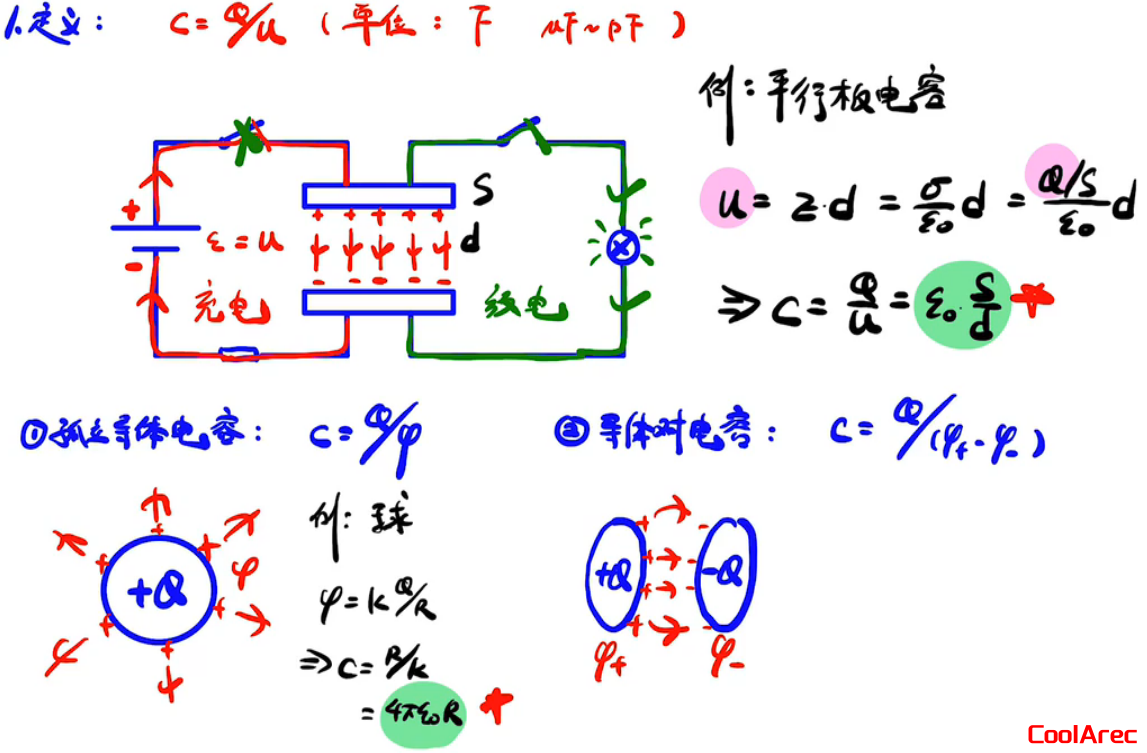

基础概念

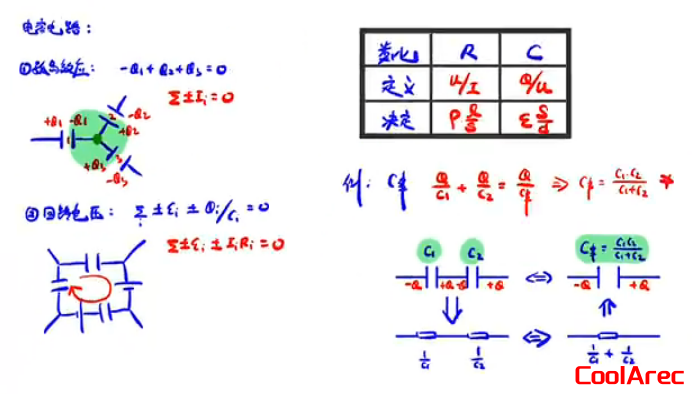

隐含条件

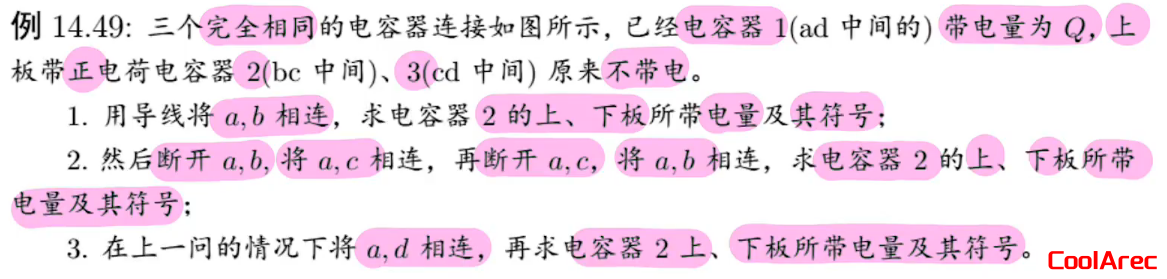

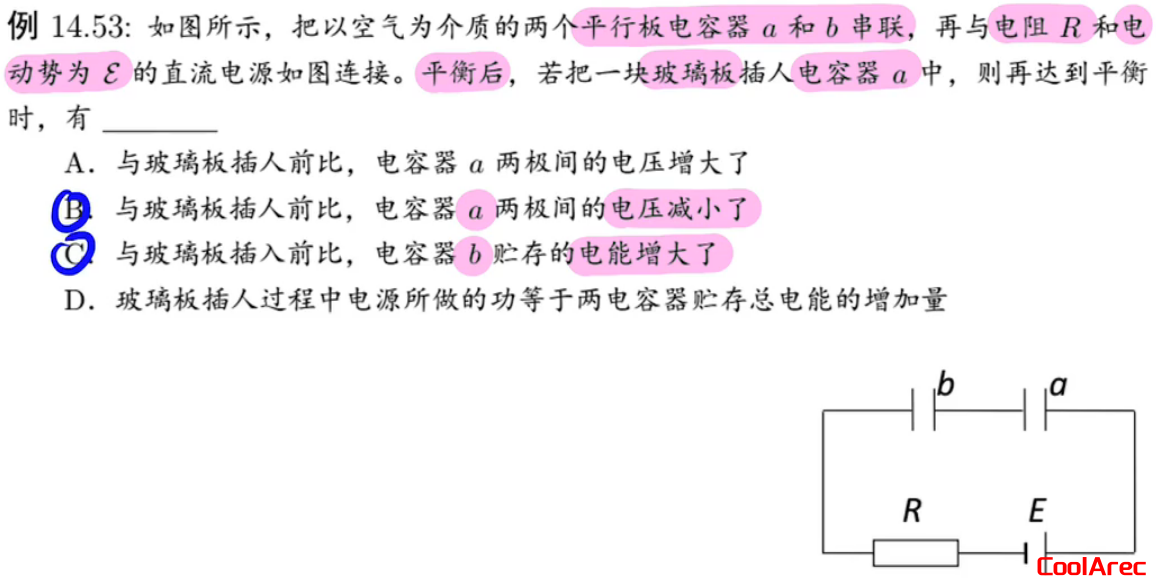

• 题目：

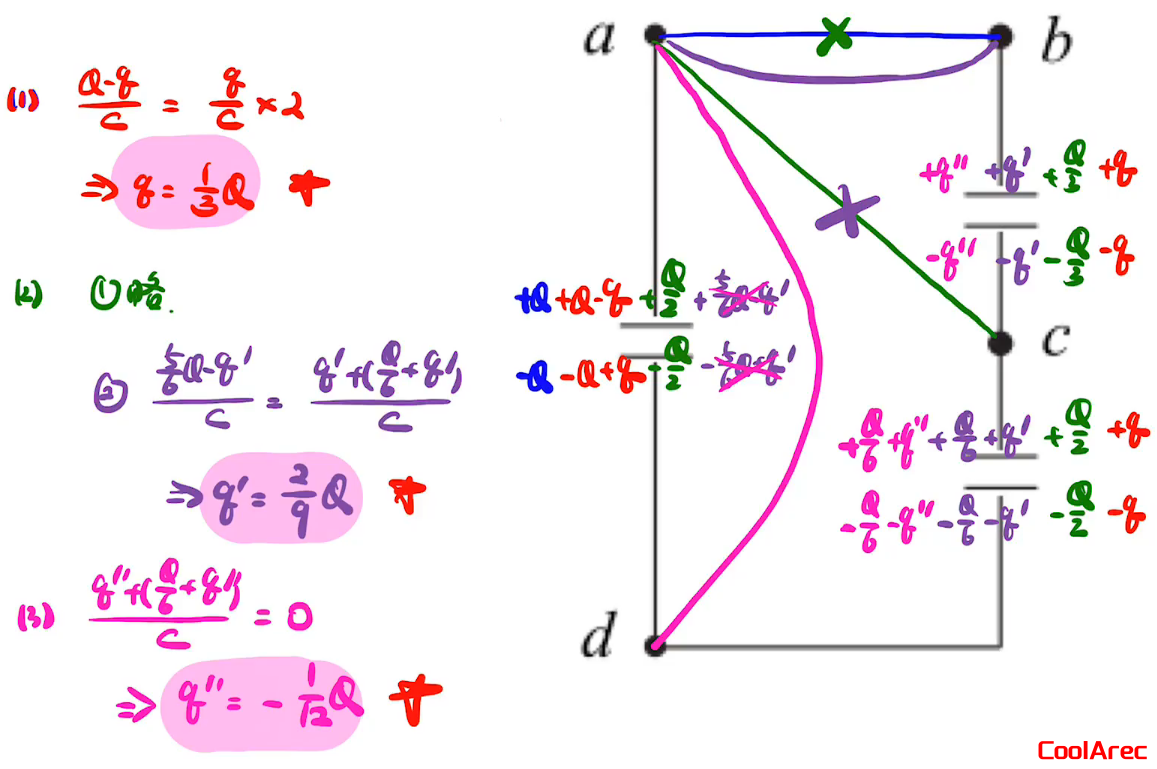

  抓住转一圈电压相等和孤岛效应进行求解

  并且有稳定时刻左右电压相等

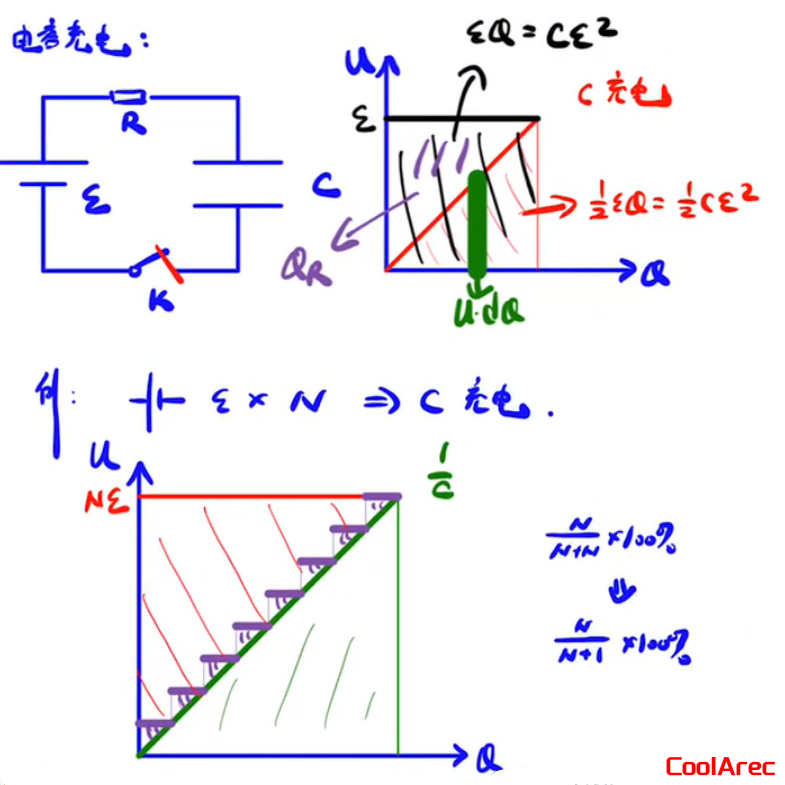

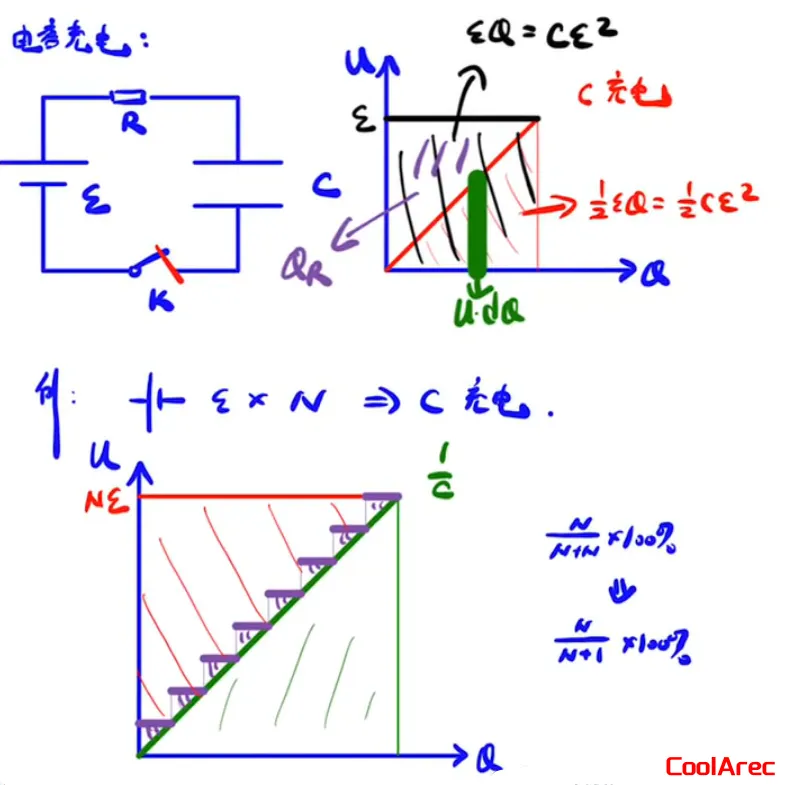

能量问题

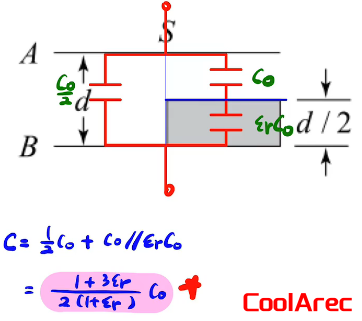

等效法

1. 将电容的倒数作为电阻，求出总电阻之后取倒数即可得到总电容

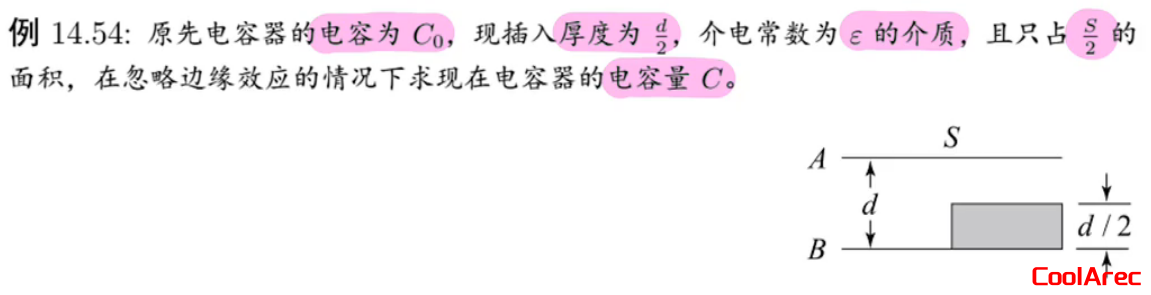

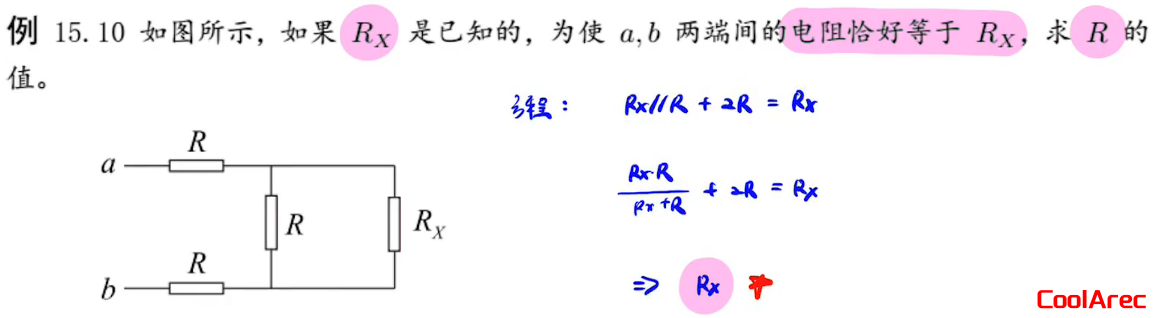

   例题（与上面不同）



2. 直接读出电容串并联

   •
   • （原 Typora 本地图片缺失：image-20220821192541682）

恒定电流

电流面密度 J

• 定义：

  • $I=\sum _{s}j\Delta S\cos \theta =\int _{s}\overrightarrow{j}d\overrightarrow{S}$​​

    其中 I 为电流强度，j 为电流密度（即单位体积的电量）

  • $\overrightarrow{j}=\rho \overline{v}=nev$ ，$\rho$为电阻，n为电流体密度

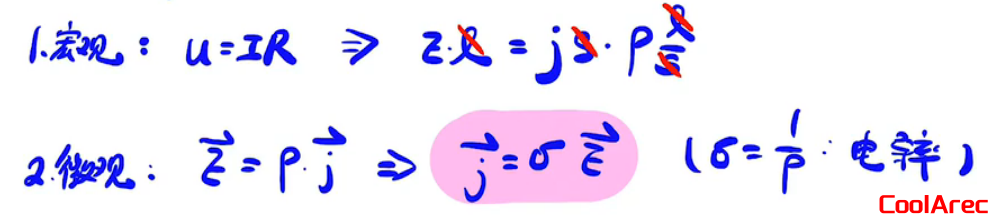

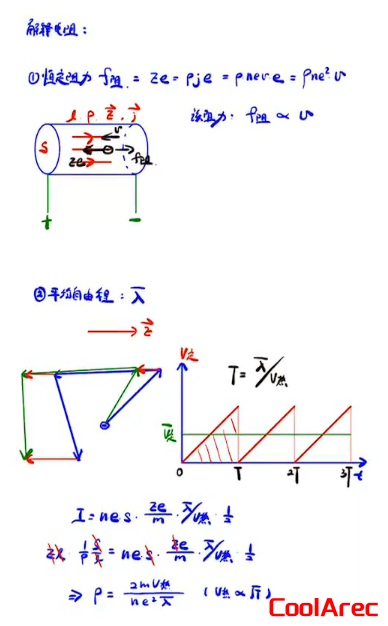

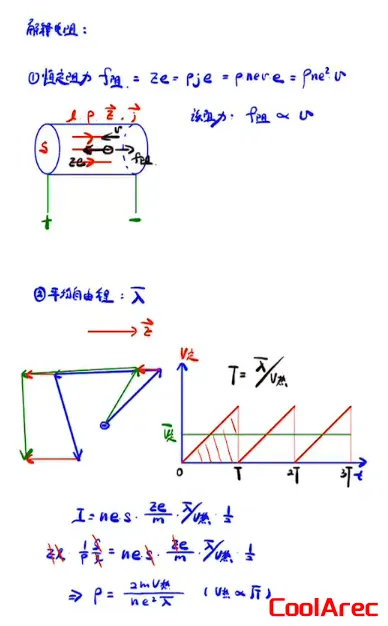

电阻的两种解释

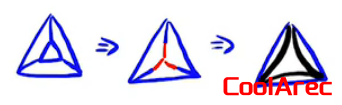

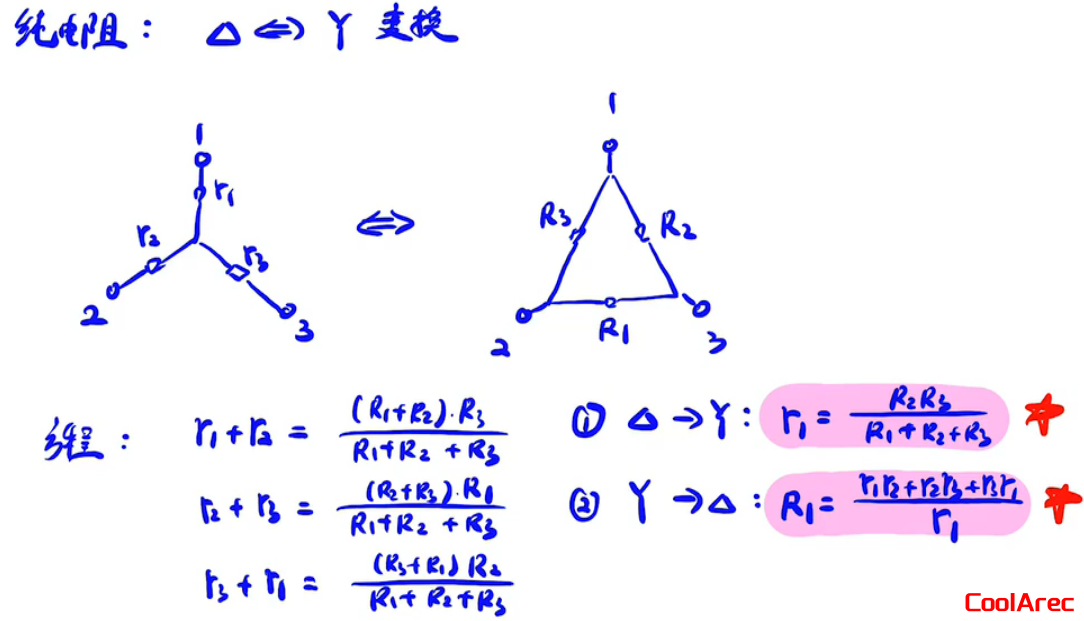

Y与**△**型电路变换

例如：

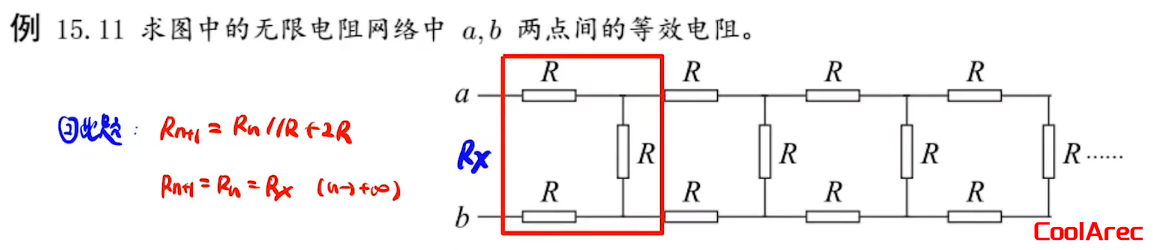

无限电阻

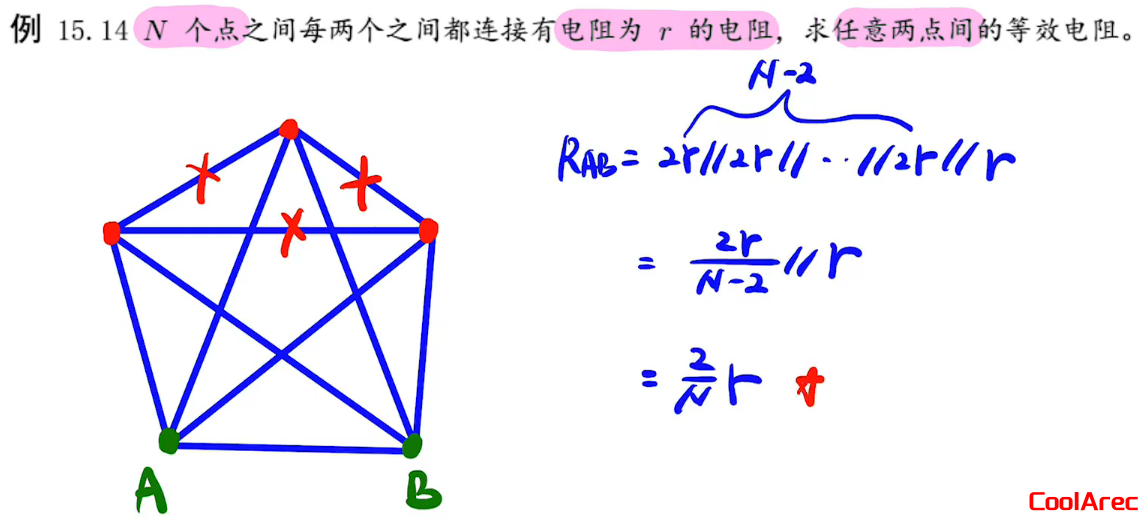

1. 自相似及自全等类





2. 等势点可短可断

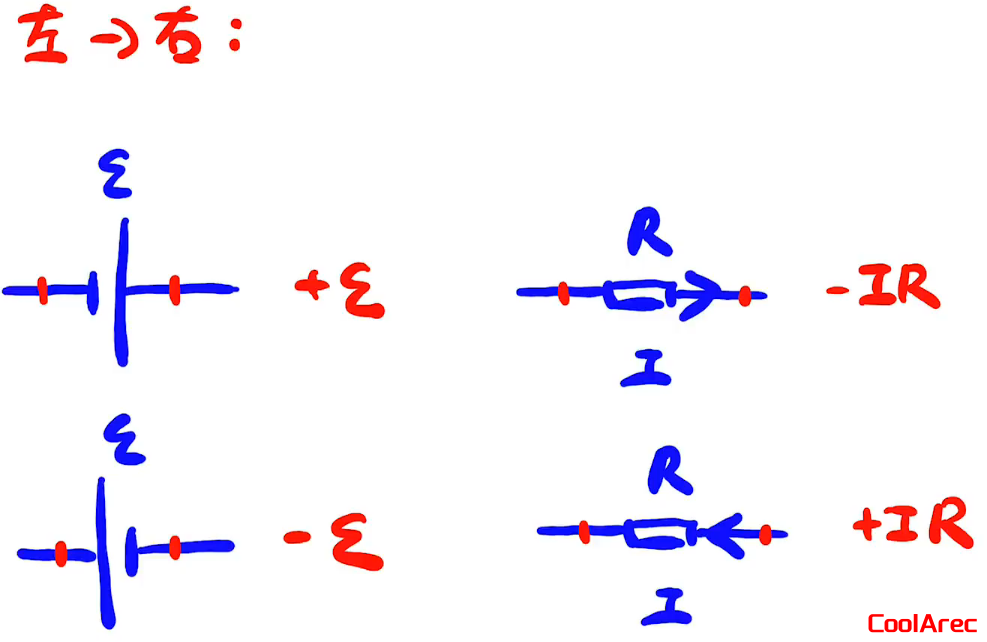

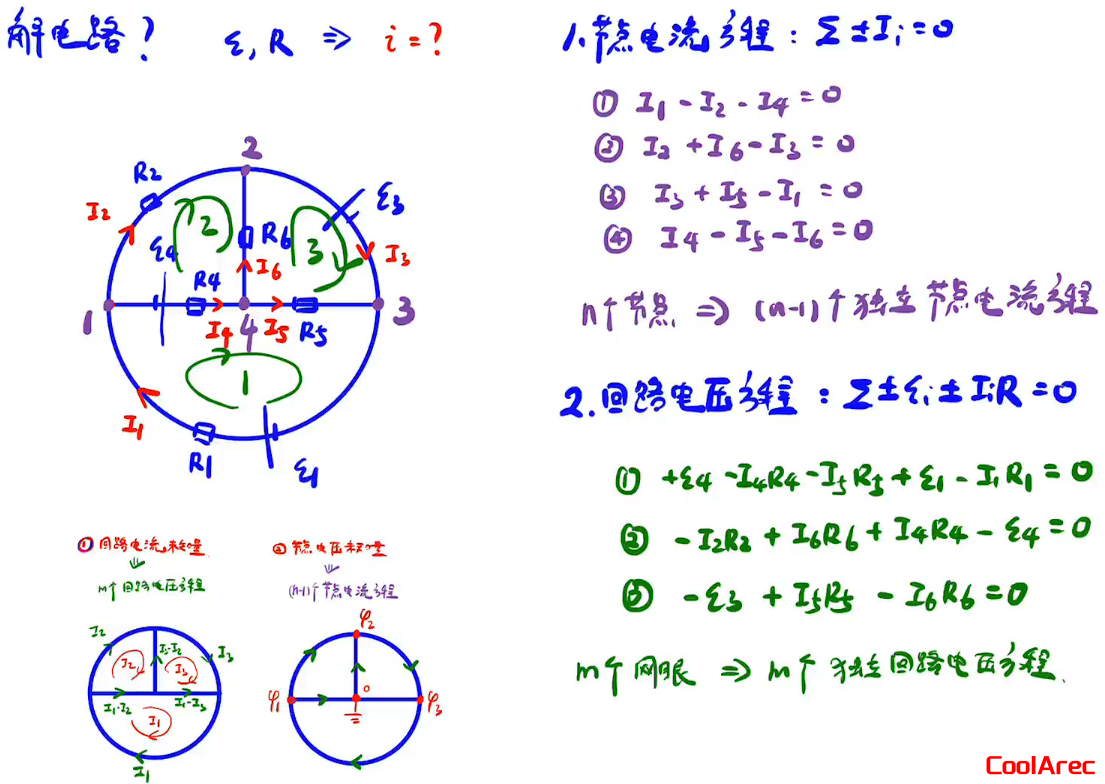

基尔霍夫定律

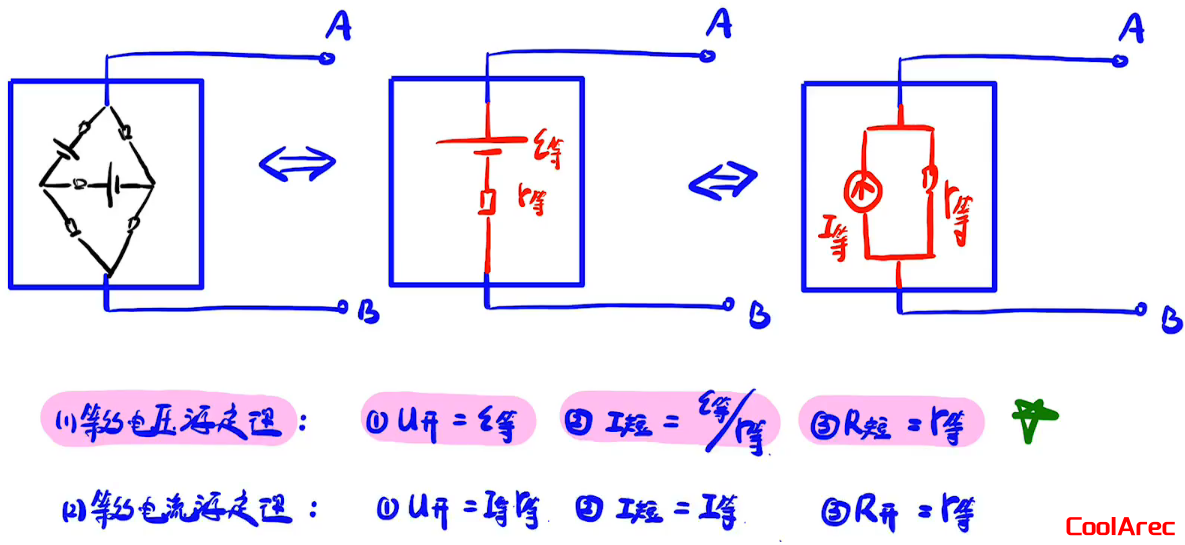

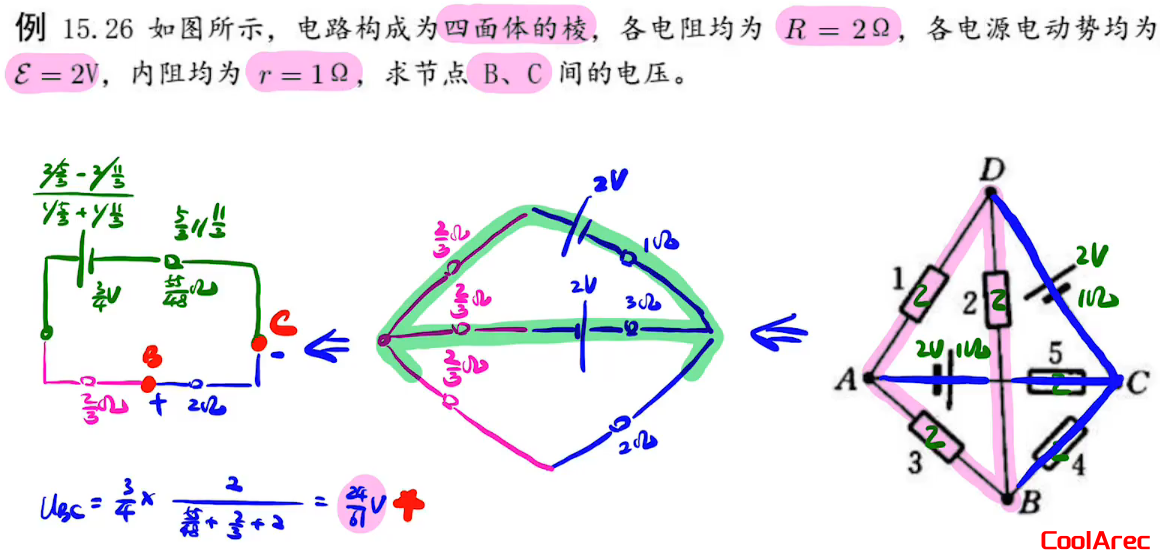

等效电压/流源

• 应用

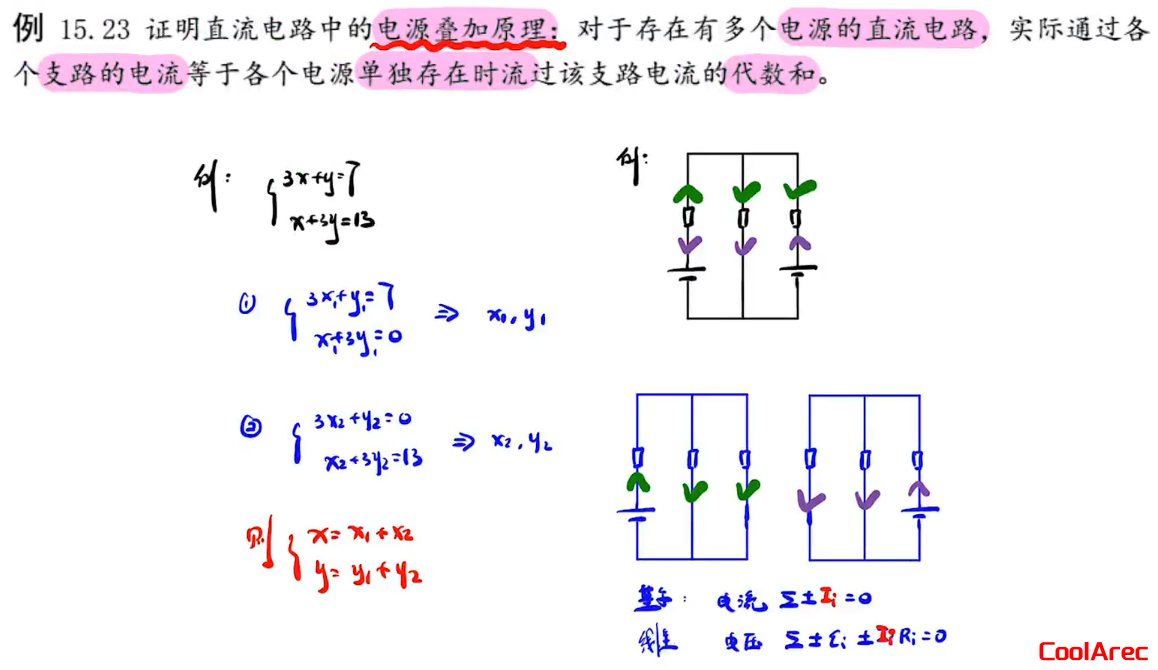

电源叠加原理
